伸縮器系列

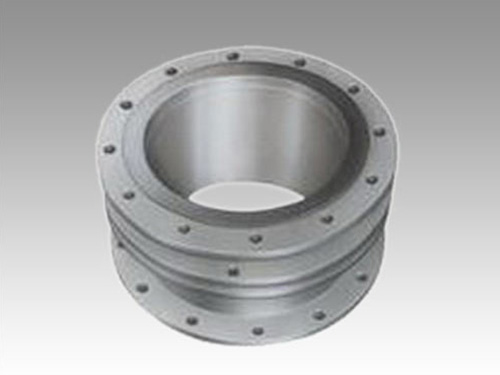

SQX-A型套管式伸縮器

電話：18530918277

產品介紹
適用范圍
注意事項
技術參數

產品介紹

伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位,確保管道的運行。主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
5. 如選用其它規格可另行定做生產。

適用范圍

SQX-A型套管式伸縮器適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
SQX-A型套管式伸縮器用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝�？沙惺芄芫€的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

注意事項

公稱通徑	最小長度L	安裝長度L1	長度L2	伸縮量
40	170	190	210	40
50	180	200	220	40
65	190	200	220	50
80	190	220	240	60
100	190	220	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	360	90
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	450	100
1200	350	400	450	100
1400	390	445	500	110
1600	420	470	520	110
1800	450	510	560	120
2000	450	510	570	120
2200	480	545	610	130
2400	480	545	610	130
2600	500	575	650	150
2800	500	575	650	150
3000	500	575	650	150
3200	500	575	650	150
3400	530	610	700	170
3600	530	610	700	170
3800	550	630	720	180
4000	550	630	720	180
4200	550	630	720	180

技術參數

SQX-A型套管式伸縮器安裝使用時的注意事項：
1.安裝長度應在與最小長度之間，可根據實際情況進行調整。
2.安裝時應松開壓盤螺栓，調整好安裝長度，然后對角將螺栓擰緊，切勿壓偏，使起到止漏作用。
3.伸縮器應安裝在止回閥后。
4.伸縮器如架空使用，兩端需安裝相應的固定支架，它本身不承受軸向拉力，必要時可加防拉脫裝置。
