傳力接頭系列

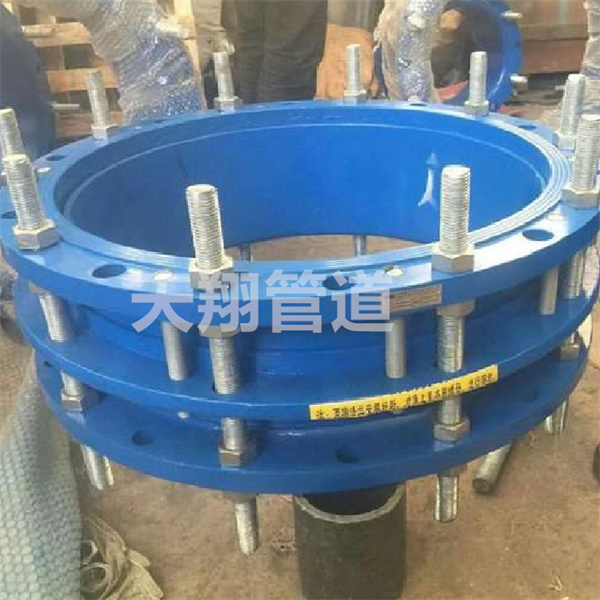

哈爾濱傳力接頭

鞏義市天翔管道設備有限公司自創廠以來，不斷的在技術和應用上取得新的創新和突破。天翔管道以管理、服務主動的態度在眾多合作伙伴中建立起了良好的信譽，兼容并蓄，不斷向管道應用行業深入發展。經營范圍：橡膠接頭,防水套管，補償器，膨脹節，波紋補償器，旋轉補償器，無推力補償器，套筒補償器，伸縮器，傳力接頭，伸縮接頭，無約束補償器，法蘭盤，人孔，彎頭，三通，閘閥，蝶閥，鴨嘴閥，等系列產品。

電話：18530918277

產品介紹
適用范圍
注意事項
技術參數

產品介紹

哈爾濱雙法蘭傳力接頭選用線割加工工藝的特性及安裝流程法。雙法蘭傳力接頭選用線割加工工藝時，激光切割加工工藝應適用被激光切割原材料，不可發生裂痕等不良影響缺點。激光切割前要開展原材料標識移殖，防止原材料互用。碳素鋼Q235鋼板不會再開展機械加工制造時，應將激光切割表面的氧化皮、爐渣、濺出物等消除整潔，并將激光切割面解決整平。機械設備沖剪后的不銹鋼板材邊沿不可有裂痕、毛邊和缺棱狀況。碳鋼在工作溫度小于-20℃，碳素鋼在工作溫度小于O℃時，不適合選用機械設備沖剪。

對線割后造成裂痕的厚鋼板，焊后應該馬上開展熱處理工藝，不然應做后熱處理工藝。雙法蘭傳力接頭的焊后熱處理應依照DL/T752的要求開展，但焊后熱處理的最大，控溫溫度應該比兩邊原材質及焊接熔敷金屬材料三者中最少溫度低20℃～30℃。雙法蘭傳力接頭的安裝流程:1先把正中間旋蓋螺帽松掉，使密封環處在基本上不可以運行狀態，隨后再調節短管，調節的規格按1/2ΔL為最好，再調節好連接頭，并除掉螺母的第一個螺帽，使管道通心，并使螺母的頭指向管路法蘭孔，便可開展一端安裝。2.螺帽充壓要對稱性，逐漸擰緊。3.再安另一端法蘭，方式推導。4.對稱性慢慢卡緊旋蓋螺帽，以適為可。5.工作中時，發覺部分密封性不緊，可在部分卡緊旋蓋螺帽，以不泄露截止，兩邊密封性不緊，逐漸扭緊法蘭兩邊螺帽，至不漏水截止。

適用范圍

傳力接頭使用范圍：
1.因為該系列產品屬金屬制造品，其有較高的抗拉和抗壓強度，軟密封性能優越，裝卸方便等功能，常被應用于電力，冶金。
2.給排水和污水處理等行業，主要作用于水泵與閥門和管道之間的連接。
3.它在管道運行中有一定的多向位移作用，可以管道運行中的盲板推力，對管道起到一定保護作用，特別是對管道的安裝和維修提供了極大的便利，但是在水泵出口處和管道轉角處應采用傳力接頭，因為傳力接頭通過傳力螺栓（即全絲螺栓）能把啟泵時的盲板推力傳導到泵和管道各部位，避免推力集中于管道或泵的近端發生沖擊力損傷設備。

注意事項

再次感謝廣大客戶朋友對鞏義市天翔管道設備有限公司產品的大力支持。在此，我協鞏義市天翔管道設備有限公司全體員工感謝您的光臨！如有意者，請撥打我們的熱線電話：【0371-64026667 】聯系人：【張經理】手機：【 18530918277 】我們將竭誠為您服務！

鞏義市天翔管道設備有限公司自創廠以來，不斷的在技術和應用上取得新的創新和突破。天翔管道以管理、服務主動的態度在眾多合作伙伴中建立起了良好的信譽，兼容并蓄，不斷向管道應用行業深入發展。經營范圍：橡膠接頭,防水套管，補償器，膨脹節，波紋補償器，旋轉補償器，無推力補償器，套筒補償器，伸縮器，傳力接頭，伸縮接頭，無約束補償器，法蘭盤，人孔，彎頭，三通，閘閥，蝶閥，鴨嘴閥，等系列產品。

技術參數

技術參數：

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	短管法蘭	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti

公稱通徑DN	管子外徑		外形尺寸		法蘭連接尺寸
	管子外徑		L	△L	0.6MPa				1.0MPa
	Dw		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	40	160	130	4-M12	16	185	145	4-M16	20
80	89	89			190	150	4-M16	18	200	160	8-M16	22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273			375	335	12-M16	24	395	350	12-M20	28
300	325	325	420	50	440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
400	426	426			540	495	16-M20	28	565	515	16-M24	32
450	480	480			595	550	16-M20	28	615	565	20-M24	32
500	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	60	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628	630		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820	1828	630		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56
