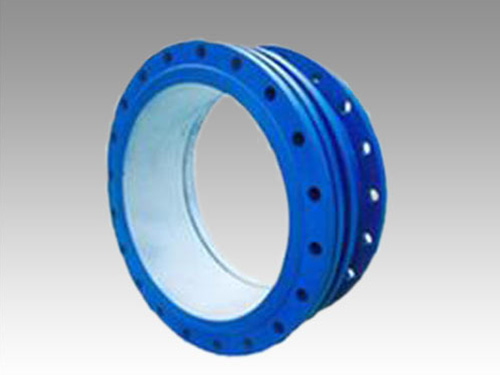

伸縮器也稱伸縮節、膨脹節、補償器、伸縮接頭。伸縮器在一定范圍內可軸向伸縮,也能在一定的角度內克服管道對接不同軸向而產生的偏移,能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以伸縮,一旦越過其伸縮量就起到限位,確保管道的運行。主要為保障管道運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收、地陷對管道的變形量。
1. 該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
2. 該產品管材大體分為兩種：金屬型和橡膠型（如中林給水公司為GSQ-J(金屬)和 GSQ-X(橡膠)），金屬型又分鑄鐵、鍍鋅和鋼制三種。工作壓力分 PN6 、 PN10 、 PN16 三種。
3. 安裝前須松開壓盤螺栓，將該產品拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用，兩端須安裝相應的固定支架。
4. 法蘭連接采用 GB4216.3 － 4126.5 標準。
5. 如選用其它規格可另行定做生產。
SQX-B型套管式伸縮器適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
SQX-B型套管式伸縮器用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝�？沙惺芄芫�的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。
| 公稱通徑 | 最小長度L | 安裝長度L1 | 長度L2 | 伸縮量 |
| 40 | 170 | 190 | 210 | 40 |
| 50 | 180 | 200 | 220 | 40 |
| 65 | 190 | 200 | 220 | 50 |
| 80 | 190 | 220 | 240 | 60 |
| 100 | 190 | 220 | 240 | 70 |
| 125 | 190 | 225 | 260 | 70 |
| 150 | 210 | 250 | 290 | 80 |
| 200 | 220 | 260 | 300 | 80 |
| 250 | 235 | 275 | 315 | 90 |
| 300 | 235 | 280 | 325 | 90 |
| 350 | 250 | 295 | 340 | 90 |
| 400 | 260 | 305 | 350 | 90 |
| 450 | 260 | 305 | 350 | 90 |
| 500 | 270 | 315 | 360 | 90 |
| 600 | 280 | 330 | 380 | 100 |
| 700 | 300 | 350 | 400 | 100 |
| 800 | 330 | 380 | 430 | 100 |
| 900 | 330 | 380 | 430 | 100 |
| 1000 | 350 | 400 | 450 | 100 |
| 1200 | 350 | 400 | 450 | 100 |
| 1400 | 390 | 445 | 500 | 110 |
| 1600 | 420 | 470 | 520 | 110 |
| 1800 | 450 | 510 | 560 | 120 |
| 2000 | 450 | 510 | 570 | 120 |
| 2200 | 480 | 545 | 610 | 130 |
| 2400 | 480 | 545 | 610 | 130 |
| 2600 | 500 | 575 | 650 | 150 |
| 2800 | 500 | 575 | 650 | 150 |
| 3000 | 500 | 575 | 650 | 150 |
| 3200 | 500 | 575 | 650 | 150 |
| 3400 | 530 | 610 | 700 | 170 |
| 3600 | 530 | 610 | 700 | 170 |
| 3800 | 550 | 630 | 720 | 180 |
| 4000 | 550 | 630 | 720 | 180 |
| 4200 | 550 | 630 | 720 | 180 |
SQX-B型套管式伸縮器安裝使用時的注意事項：
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、伸縮器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96離子含量不超過25PPM。
